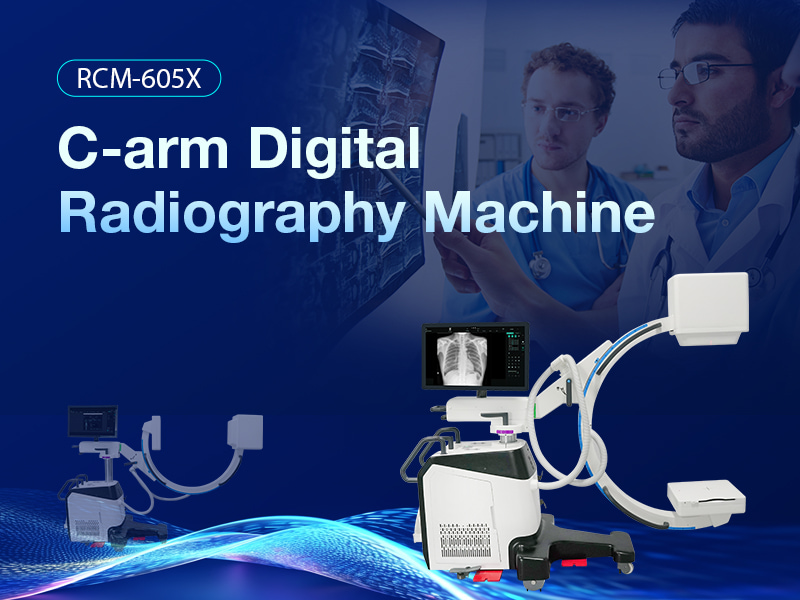

Una máquina de radiografía digital con arco en C captura imágenes en tiempo real durante los procedimientos gracias a su brazo flexible en forma de C. Esta máquina se utiliza ampliamente en cirugía ortopédica, urológica y cardíaca.
En este artículo, analizaremos cómo funciona el arco en C, sus características y sus aplicaciones. También aprenderá cómo mejora la precisión y los resultados de los pacientes.
Un arco en C es una máquina de rayos X fluoroscópica portátil. El nombre 'C-arm' proviene de su distintivo brazo en forma de C, que conecta la fuente de rayos X en un extremo con el detector en el otro, lo que permite obtener imágenes desde varios ángulos durante los procedimientos quirúrgicos. A diferencia de tradicionales las máquinas de rayos X que solo capturan imágenes estáticas, el arco en C proporciona imágenes de rayos X dinámicas y continuas. Estas imágenes en tiempo real son cruciales para guiar a los cirujanos y médicos durante operaciones complejas, garantizando una mejor precisión y toma de decisiones.
La máquina de arco en C se compone de varios componentes clave que trabajan juntos para proporcionar imágenes de alta calidad:
● Generador de rayos X: El generador de rayos X emite rayos X que atraviesan el cuerpo del paciente. Estos rayos X son luego capturados por el detector del lado opuesto.
● Intensificador de imágenes/detector de panel plano: Los rayos X se convierten en imágenes visibles mediante el intensificador de imágenes o el detector de panel plano, según el sistema. Esta transformación permite que las imágenes se muestren en un monitor para su revisión.
● Brazo en forma de C: El diseño del brazo en C soporta el tubo de rayos X y el detector, lo que les permite moverse en múltiples direcciones. Esta flexibilidad permite la captura de imágenes desde varios ángulos, proporcionando una mejor visibilidad del área a tratar.
● Estación de trabajo: La estación de trabajo es el centro de control del sistema de arco en C. Gestiona la configuración, procesa las imágenes capturadas y las muestra en un monitor para que las revise el cirujano o el médico.
La flexibilidad de la máquina de arco en C permite su uso en diversos entornos médicos, incluidos quirófanos, áreas de diagnóstico por imágenes y durante procedimientos de manejo del dolor. Su capacidad de obtención de imágenes en tiempo real lo convierte en una herramienta indispensable en una variedad de especialidades médicas.
Si bien tanto los sistemas de rayos X tradicionales como los de arco en C utilizan tecnología de rayos X, difieren significativamente en su funcionalidad y aplicaciones.
● Sistemas de rayos X tradicionales : utilizadas principalmente con fines de diagnóstico, estas máquinas capturan imágenes estáticas, que son útiles para afecciones como fracturas o infecciones. El proceso implica una única toma de rayos X, tras la cual se revela la imagen, que ofrece una instantánea de las estructuras internas del cuerpo.
● Sistemas de arco en C : a diferencia de los sistemas tradicionales, las máquinas de arco en C proporcionan imágenes dinámicas y continuas, lo que las hace ideales para cirugías y procedimientos intervencionistas. Los cirujanos pueden ver imágenes de rayos X en tiempo real, lo que les permite realizar ajustes precisos durante los procedimientos. Esta capacidad de visualizar los cambios continuos en el cuerpo durante las operaciones distingue al arco en C de las máquinas tradicionales.
La movilidad del arco en C y su capacidad para proporcionar imágenes de alta calidad en tiempo real lo convierten en la opción preferida para entornos de ritmo rápido, como quirófanos, donde la flexibilidad y la precisión son cruciales.
Característica | Radiografía digital con arco en C | Sistemas de rayos X tradicionales |
Tipo de imagen | Imágenes continuas en tiempo real | Imágenes estáticas |
Movilidad | Portátil y flexible | Fijo en una ubicación |
Uso | Procedimientos quirúrgicos e intervencionistas. | Sólo diagnóstico por imágenes |
Calidad de imagen | Alta resolución, claridad en tiempo real | Imágenes estáticas de menor resolución |
Áreas de aplicación | Ortopedia, cardiopatía y tratamiento del dolor. | Diagnóstico general, exámenes estándar. |
El arco en C proporciona imágenes fluoroscópicas continuas, lo que permite la visualización en tiempo real de la anatomía del paciente. Esta característica es crucial durante los procedimientos quirúrgicos donde se necesitan imágenes precisas para garantizar la colocación precisa de instrumentos quirúrgicos o implantes. Con imágenes en tiempo real, los cirujanos pueden ajustar su enfoque al instante, mejorando la precisión y reduciendo el riesgo de errores.
Las máquinas de arco en C proporcionan imágenes de alta resolución que son esenciales para identificar detalles durante cirugías complejas. La alta calidad de la imagen garantiza que los cirujanos puedan visualizar claramente las estructuras óseas, las fracturas y la posición de los implantes, todo en tiempo real. Este nivel de claridad ayuda a tomar decisiones rápidas e informadas durante los procedimientos.
La fluoroscopia es una técnica que proporciona imágenes de rayos X continuas, lo que permite a los médicos observar los movimientos dentro del cuerpo en tiempo real. Las máquinas de arco en C aprovechan esta tecnología, lo que permite la visualización dinámica de estructuras internas, como huesos y vasos sanguíneos, durante las cirugías. Esto es especialmente útil para procedimientos ortopédicos, vasculares y cardíacos.
Una de las características clave del arco en C es su movilidad. A diferencia de las máquinas de rayos X tradicionales, que se fijan en un solo lugar, el arco en C es portátil, lo que permite moverlo fácilmente por el quirófano. Su diseño flexible permite a los cirujanos ajustar la posición de la máquina rápidamente, capturando imágenes desde varios ángulos según sea necesario. Esta flexibilidad garantiza que los cirujanos puedan capturar las mejores imágenes posibles, incluso en espacios reducidos o incómodos.
Las máquinas de arco en C se utilizan con frecuencia en cirugías ortopédicas, como reemplazos de articulaciones, cirugías de columna y fijación de fracturas. Durante estos procedimientos, las imágenes en tiempo real permiten a los cirujanos controlar la posición de los implantes y asegurarse de que los huesos estén alineados correctamente. La capacidad del arco en C para proporcionar imágenes continuas lo convierte en una herramienta indispensable para los cirujanos ortopédicos.
Los sistemas de arco en C también se utilizan comúnmente en procedimientos cardíacos y vasculares, como angiografías y colocación de stents. Las imágenes en tiempo real ayudan a guiar la colocación de stents, catéteres y otros dispositivos dentro de las arterias y venas, asegurando que estén colocados correctamente. La capacidad del arco en C para proporcionar imágenes detalladas y en vivo de los vasos sanguíneos es fundamental para el éxito de estos procedimientos.
Los procedimientos de manejo del dolor, como las inyecciones espinales y los bloqueos nerviosos, se benefician de la precisión que ofrece el arco en C. El arco en C permite la colocación precisa de la aguja, lo que garantiza que los tratamientos se administren en la ubicación correcta. Su capacidad para proporcionar retroalimentación en tiempo real reduce el riesgo de complicaciones y mejora los resultados de los pacientes.
Las máquinas de arco en C también se utilizan en procedimientos urológicos y gastroenterológicos, como la extracción de cálculos renales o cirugías intestinales. La capacidad de visualizar los órganos y tejidos en tiempo real garantiza que estos procedimientos se realicen con una alteración mínima de las estructuras circundantes, lo que mejora la eficacia y seguridad del tratamiento.

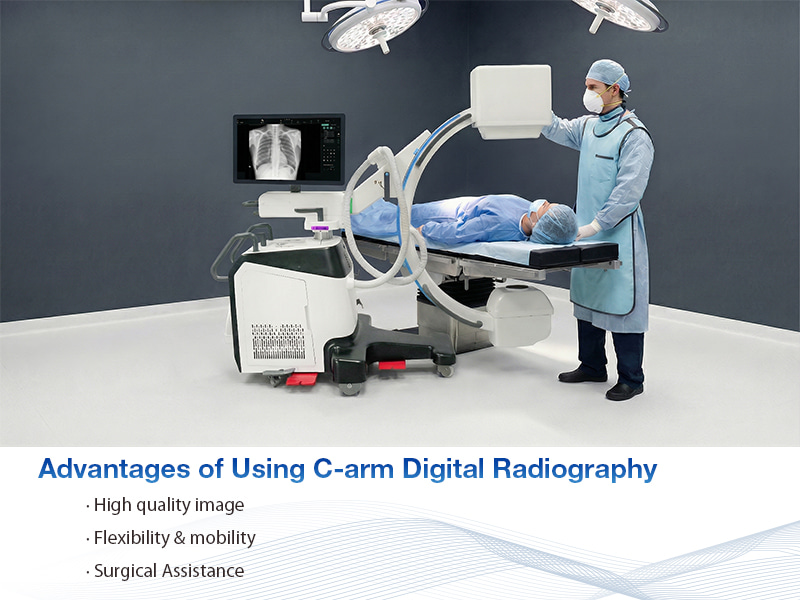

Las imágenes en tiempo real proporcionadas por las máquinas de arco en C permiten a los cirujanos tomar decisiones más precisas durante los procedimientos. La capacidad de ajustar el enfoque quirúrgico basándose en comentarios en vivo conduce a mejores resultados para los pacientes y menos complicaciones.
Los sistemas modernos de arco en C están diseñados para optimizar las dosis de radiación, reduciendo la exposición tanto de los pacientes como del personal médico. Estos sistemas permiten tiempos de exposición más cortos, minimizando aún más los riesgos de radiación sin comprometer la calidad de la imagen.
Con su capacidad de proporcionar imágenes instantáneas, el arco en C mejora la eficiencia de los procedimientos quirúrgicos. Los cirujanos pueden visualizar la anatomía interna rápidamente y realizar ajustes en tiempo real, lo que reduce el tiempo total dedicado a la cirugía y mejora el flujo de trabajo en el quirófano.
La portabilidad y flexibilidad del arco en C se encuentran entre sus mayores ventajas. Su diseño compacto permite su uso en una variedad de entornos, desde quirófanos hasta salas de intervención. Esta movilidad también permite obtener imágenes en múltiples ángulos, proporcionando una visión más completa de la anatomía del paciente.
Beneficio | Descripción |
Precisión quirúrgica mejorada | Las imágenes en tiempo real ayudan a mejorar la precisión durante la cirugía. |
Exposición reducida a la radiación | Los sistemas modernos utilizan configuraciones optimizadas para minimizar la radiación. |
Mayor eficiencia en los procedimientos | Las imágenes más rápidas aceleran los procedimientos quirúrgicos y mejoran el flujo de trabajo. |
Flexibilidad y Movilidad | El diseño portátil del arco en C permite un mayor acceso a las áreas de los pacientes. |
Al seleccionar una máquina de arco en C, una de las decisiones clave es si elegir un modelo compacto o de tamaño completo. Los arcos en C de tamaño completo ofrecen generadores más potentes e intensificadores de imágenes más grandes, lo que los hace ideales para procedimientos de alta demanda. Los arcos en C compactos, por otro lado, son más pequeños y asequibles, lo que los hace ideales para hospitales más pequeños o clínicas ambulatorias que realizan procedimientos menos complejos.
Al elegir un sistema de arco en C, considere factores como el tipo de procedimientos que realizará, las limitaciones de espacio y la cantidad de pacientes de los que obtendrá imágenes. Además, es importante considerar la potencia del generador de la máquina, el tamaño del intensificador de imágenes y la flexibilidad de su brazo para su posicionamiento.
Las máquinas de arco en C pueden ser costosas, especialmente los modelos de alta gama con funciones avanzadas. Es esencial equilibrar el costo de la máquina con sus capacidades y la frecuencia con la que se utilizará. Los modelos compactos son más económicos, pero pueden tener menos funciones y menos flexibilidad.
Si la calidad de la imagen es mala, verifique la configuración de exposición y asegúrese de que el arco en C esté colocado correctamente. Ajustar la configuración de kVp y mAs a menudo puede resolver problemas con la claridad de la imagen.
Asegúrese de que el software esté actualizado y que el arco en C esté conectado correctamente a la estación de trabajo. Reiniciar el sistema puede resolver problemas menores de conectividad.
Si el arco en C no funciona correctamente, verifique si hay conexiones sueltas o problemas con la fuente de alimentación. Consulte el manual del usuario para obtener sugerencias para la resolución de problemas o comuníquese con el soporte técnico si es necesario.
Asunto | Posible causa | Solución |
Mala calidad de imagen | Configuraciones de exposición incorrectas | Ajustar la configuración de kVp y mAs |
Problemas de conectividad | Fallo de comunicación inalámbrica | Verifique la conexión Wi-Fi y reinicie |
Retraso en la transferencia de imágenes | Transferencia de datos inalámbrica lenta | Garantizar una conexión de red estable |
Mal funcionamiento del sistema | Mal funcionamiento del software o hardware | Reinicie el sistema y verifique los cables. |
Siga los protocolos estándar de seguridad radiológica para minimizar la exposición tanto de los pacientes como de los proveedores de atención médica. Esto incluye usar equipo de protección, utilizar la dosis de radiación más baja posible y limitar el tiempo de exposición.
Para garantizar la longevidad y seguridad del arco en C, manipúlelo con cuidado y realice comprobaciones de mantenimiento periódicas. Mantenga el equipo limpio y adecuadamente calibrado para garantizar un rendimiento óptimo.
La calibración y la inspección periódicas son cruciales para mantener la calidad de la imagen y el funcionamiento adecuado del arco en C. Programe el mantenimiento de rutina para evitar mal funcionamiento del equipo.
Las máquinas de radiografía digital con arco en C son cruciales en las imágenes médicas modernas, ya que ofrecen imágenes de alta resolución en tiempo real para diversos procedimientos. Su flexibilidad, movilidad y precisión los hacen invaluables en campos como la ortopedia y las intervenciones cardíacas. Comprender cómo operar y mantener los sistemas de arco en C garantiza un rendimiento y resultados óptimos para los pacientes. A medida que avance la tecnología, las máquinas de arco en C seguirán mejorando la precisión quirúrgica y la atención al paciente. Los productos de Dawei Medical brindan soluciones confiables y avanzadas que mejoran las imágenes médicas y los resultados de los pacientes.
R: Una máquina de radiografía digital con arco en C es un sistema de rayos X portátil que proporciona imágenes en tiempo real y se usa comúnmente en cirugías y procedimientos intervencionistas.
R: El brazo en C utiliza un brazo en forma de C para colocar el tubo de rayos X y el detector. Captura imágenes en tiempo real y ayuda a guiar a los cirujanos durante los procedimientos.
R: Los sistemas de arco en C ofrecen imágenes de alta resolución, flexibilidad y movilidad, lo que mejora la precisión quirúrgica y reduce el tiempo del procedimiento.
R: Las máquinas de arco en C proporcionan imágenes dinámicas en tiempo real, ofreciendo más flexibilidad y precisión que las máquinas de rayos X tradicionales, especialmente durante cirugías complejas.
