Una máquina ECG (también conocida como máquina EKG ) es una herramienta de diagnóstico esencial en la atención médica moderna, lo que permite a los médicos monitorear y registrar la actividad eléctrica del corazón. El funcionamiento adecuado de la máquina ECG es crítico para lecturas precisas y atención efectiva al paciente. Esta guía proporciona una descripción detallada de cómo operar una máquina ECG, incluida la preparación del dispositivo, la preparación del paciente, la colocación de electrodos, el proceso de grabación de ECG, la solución de problemas comunes y los consejos de mantenimiento.
Tabla de contenido
Introducción a las máquinas ECG
Preparación de la máquina ECG
Preparación del paciente
Colocación de electrodos
Proceso de grabación de ECG
Procedimientos posteriores a la grabación
Solución de problemas de problemas comunes
Mantenimiento y calibración
Conclusión
Una máquina ECG registra los impulsos eléctricos generados por el corazón y proporciona información crucial sobre la frecuencia cardíaca, el ritmo y la actividad eléctrica. La máquina generalmente incluye electrodos, cables de plomo y un dispositivo de grabación. Captura señales eléctricas del corazón, convirtiéndolas en formas de onda que se muestran en un monitor o se imprimen en papel. Estas formas de onda ayudan a los médicos a evaluar la condición del corazón y detectar anormalidades como arritmias, ataques cardíacos u otros problemas cardíacos.
Electrodos : estos se colocan en el cuerpo del paciente para detectar las señales eléctricas del corazón.
Alambres de plomo : los electrodos están conectados a cables de plomo que transmiten las señales a la máquina ECG.
Dispositivo de grabación : este es el corazón de la máquina ECG, que muestra la actividad eléctrica del corazón como formas de onda.
Antes de usar la máquina ECG , asegúrese de que el dispositivo esté configurado correctamente para lecturas precisas:
Encendido : encienda la máquina ECG utilizando el interruptor de alimentación principal.
Configuración de verificación : asegúrese de que la máquina ECG esté configurada en el modo apropiado (por ejemplo, ECG en reposo, prueba de estrés).
Verifique el papel y la tinta : asegúrese de que el rollo de papel esté instalado correctamente y el cartucho de tinta o el papel térmico funcionen correctamente.
Conexión de plomo : verifique que todos los cables de plomo estén conectados de forma segura a la máquina ECG y están libres de cualquier daño o desgaste.
Calibración de la máquina : si es necesario, calibre la máquina de acuerdo con las instrucciones del fabricante para garantizar mediciones precisas.
La preparación adecuada del paciente es crucial para obtener resultados de ECG precisos y confiables:
Explique el procedimiento : informe al paciente sobre el procedimiento y aborde cualquier inquietud para ayudarlos a relajarse.
Retire las obstrucciones : indique al paciente que elimine las joyas, los relojes o la ropa que pueda interferir con la colocación del electrodo.
Posicionamiento : el paciente debe acostar sobre su espalda en una posición cómoda con los brazos descansando a los lados.
Preparación de la piel : Limpie las áreas donde se colocarán electrodos para eliminar aceites, lociones o suciedad que podrían interferir con la adhesión de los electrodos.

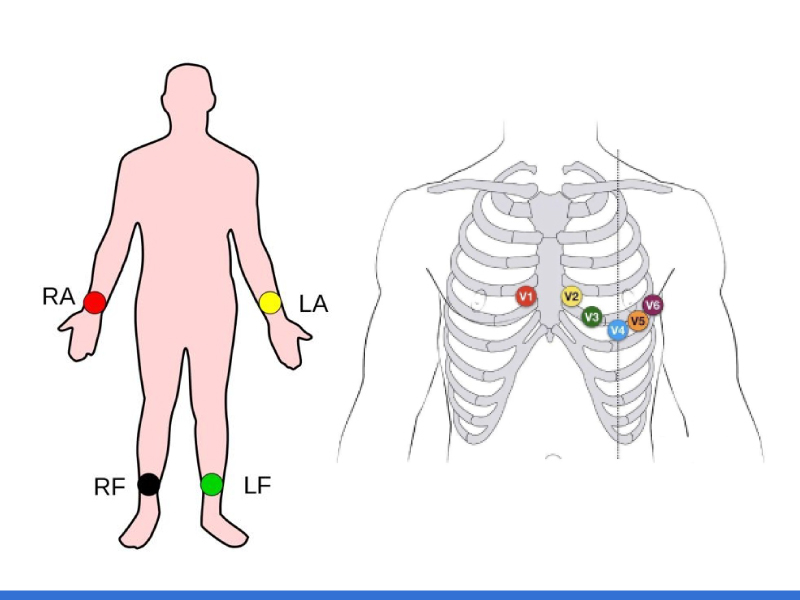

La colocación correcta del electrodo es clave para obtener lecturas de ECG precisas:
Proporciona la extremidad :
RA (brazo derecho) : coloque en la muñeca o antebrazo derecho.
LA (brazo izquierdo) : coloque en la muñeca o antebrazo izquierdo.
RL (pierna derecha) : colóquelo en el tobillo derecho o la parte inferior de la pierna.
LL (pierna izquierda) : coloque en el tobillo o la pierna izquierda.
Caderas de pecho :
V1 : Cuarto espacio intercostal en el borde esternal derecho.
V2 : Cuarto espacio intercostal en el borde esternal izquierdo.
V3 : Midway entre V2 y V4.
V4 : Quinto espacio intercostal en la línea mediana.
V5 : Nivel con V4 en la línea axilar anterior.
V6 : Nivel con V5 en la línea Midaxilar.
Asegúrese de que los electrodos estén firmemente unidos a la piel para minimizar la interferencia y obtener grabaciones de señal claras.
Una vez que el paciente se coloque adecuadamente y los electrodos estén en su lugar, siga estos pasos para registrar el ECG:
Comience a grabar : presione el botón 'Record ' en la máquina ECG para comenzar a capturar la actividad eléctrica del corazón.
Monitoree las formas de onda : observe las formas de onda que se muestran en la pantalla para asegurarse de que estén claras y sin distorsiones.
Ajuste la configuración : si es necesario, ajuste la configuración de la máquina, como la ganancia y la velocidad de papel para optimizar la calidad de la traza de ECG.
Duración : una grabación de ECG estándar generalmente dura aproximadamente 5-10 segundos, dependiendo de la configuración de la máquina y el tipo de prueba que se está realizando.
Después de completar la grabación de ECG, siga estos pasos:
Revise los resultados : Examine la impresión del ECG para obtener irregularidades o anomalías.
Etiquete los datos : asegúrese de que la información, la fecha y la hora del paciente estén etiquetados correctamente en los resultados del ECG.
Almacene los resultados : presente la impresión del ECG en el registro médico del paciente para futuras referencias y análisis.
Limpie el equipo : después de su uso, limpie la máquina ECG y los electrodos utilizando desinfectantes apropiados para garantizar la higiene.
Durante el proceso de grabación de ECG, puede encontrar problemas comunes. Aquí le mostramos cómo solucionarlos:
Mala calidad de la señal :
Verifique si los electrodos están correctamente colocados y firmemente conectados.
Asegúrese de que el paciente permanezca quieto durante el registro.
Inspeccione los cables de plomo por cualquier daño o desconexión.
Maliflacionamiento de la máquina :
Reinicie la máquina ECG para restablecer cualquier problema temporal.
Consulte el manual de la máquina para obtener los pasos de solución de problemas.
Póngase en contacto con el soporte técnico si el problema persiste.
Para garantizar la longevidad y la precisión de la máquina ECG , es necesario un mantenimiento regular:
Cheques diarios :
Inspeccione los cables y electrodos de plomo para el desgaste.
Asegúrese de que la máquina ECG esté limpia y libre de polvo y suciedad.
Mantenimiento mensual :
Calibre la máquina ECG de acuerdo con las instrucciones del fabricante.
Reemplace los consumibles como rollos de papel y cartuchos de tinta.
Servicio anual :
Programe el servicio profesional para garantizar que la máquina ECG funcione dentro de los parámetros óptimos.
Operar correctamente una máquina ECG requiere un enfoque sistemático y atención al detalle. Desde la preparación del dispositivo y el paciente hasta colocar con precisión los electrodos e interpretar los resultados, cada paso es esencial para obtener lecturas de ECG confiables. Mantenimiento regular, calibración y solución de problemas aseguran que la máquina funcione de manera óptima, contribuyendo al diagnóstico preciso de las afecciones cardíacas. Siguiendo los pasos descritos en esta guía, los profesionales de la salud pueden mejorar su competencia en el uso de máquinas ECG, mejorando en última instancia la atención y los resultados del paciente.
