Hace décadas, la primera imagen que los padres vieron de su bebé podría haber sido simplemente un contorno borroso en blanco y negro; hoy en día, podrían recibir una imagen 4D dinámica en tiempo real, e incluso ver los rasgos faciales delineados por IA. ¿De dónde vino este cambio? ¿Será que los médicos han cambiado o que las máquinas han 'evolucionado'? La respuesta es sin duda la segunda.
Entonces, desde aquellas imágenes iniciales en blanco y negro hasta los diagnósticos asistidos por IA de hoy , ¿qué ha cambiado exactamente en las máquinas de ultrasonido? Para entender esto, primero debemos volver al principio.
Una máquina de ultrasonido es un dispositivo de imágenes médicas que utiliza ondas sonoras de alta frecuencia para producir imágenes en tiempo real del interior del cuerpo humano. A diferencia de los rayos X o las tomografías computarizadas , no utiliza radiación ionizante, lo que la convierte en una herramienta muy segura y versátil para observar tejidos blandos, órganos, flujo sanguíneo y fetos en desarrollo.
Cómo funciona:
Su principio básico es la ecolocalización, similar a los métodos de navegación utilizados por los murciélagos o los submarinos.
Después de aplicar gel al transductor, se coloca sobre la piel. La sonda emite impulsos sonoros de alta frecuencia al cuerpo. Si encuentra un límite de tejido (como la pared de un órgano, un quiste lleno de líquido o células sanguíneas en movimiento), los pulsos se reflejarán en la sonda a diferentes intensidades y velocidades. Luego, la computadora calcula los datos de distancia e intensidad de cada eco, construyendo y actualizando continuamente una imagen detallada en escala de grises bidimensional (o incluso tridimensional) en la pantalla, lo que permite a los médicos observar la estructura, el movimiento y la función del tejido en tiempo real.
¿Cómo empezó?
El desarrollo de la ecografía médica es una historia de aplicación de tecnología de tiempos de guerra a la gran causa de la paz y de salvar vidas.
Este viaje comenzó con el estudio del sonido y la acústica. Los científicos aprendieron la ecolocalización de los murciélagos, lo que llevó al desarrollo del sonar. Después de la Segunda Guerra Mundial, el obstetra escocés Ian Donald comenzó a utilizar detectores de defectos ultrasónicos industriales para examinar tumores. En 1958, él y su equipo publicaron un artículo histórico que demostraba el enorme potencial diagnóstico de la ecografía al utilizarla para diferenciar entre quistes y tumores sólidos. Los primeros dispositivos de ultrasonido sólo podían generar formas de onda unidimensionales simples (modo A).
En las décadas de 1960 y 1970, los avances en la velocidad de las computadoras y la invención de transductores de matriz policristalina llevaron al primer escáner de ultrasonido en tiempo real comercialmente exitoso, que permitía a los médicos ver imágenes transversales del cuerpo humano.
Desde la década de 1980 hasta la actualidad, la tecnología ha avanzado rápidamente. La aparición de la ecografía Doppler y la ecografía 3D/4D ha revolucionado el uso de los ecógrafos en el diagnóstico médico. Mientras tanto, el tamaño de las máquinas se ha reducido de dispositivos voluminosos a dispositivos portátiles que pueden conectarse a teléfonos inteligentes. Hoy en día, la integración de la IA es la última tecnología de vanguardia, que ayuda a automatizar las mediciones, mejorar la calidad de la imagen y ayudar en la identificación de posibles anomalías.
La evolución de los equipos de ultrasonido es esencialmente una historia de superación de tres desafíos diagnósticos importantes. Cada paso adelante no sólo ha hecho que las imágenes sean más claras, sino que también ha abierto nuevas dimensiones para el diagnóstico clínico.
Los primeros ultrasonidos se parecían a un dispositivo auditivo, lo que requería que los médicos confiaran en la experiencia para 'interpretar' la altura y la ubicación de las formas de onda para inferir la profundidad y la naturaleza de las lesiones. Respondió a la pregunta: 'Hay una anomalía', pero no pudo mostrar 'cómo se ve realmente la anomalía'.
Con el rápido desarrollo de la tecnología informática y de sondas, el ultrasonido ha pasado de 'escuchar ecos' a 'ver imágenes'. La esencia de esta actualización es convertir las señales de eco en puntos de luz de brillo variable, y luego hacerlas converger en la pantalla para formar una imagen transversal bidimensional completa, actualizada en tiempo real. A partir de entonces, los médicos ya no necesitaron interpretar formas de onda abstractas; podían observar directamente las estructuras de los órganos como cortes anatómicos.
Si bien la ecografía en escala de grises proporciona imágenes anatómicas claras, en última instancia presenta una imagen estática y 'mimética'. Los médicos todavía no pueden evaluar la función de bombeo y latido del corazón; pueden detectar un tumor, pero tienen dificultades para identificar los vasos sanguíneos que lo irrigan.

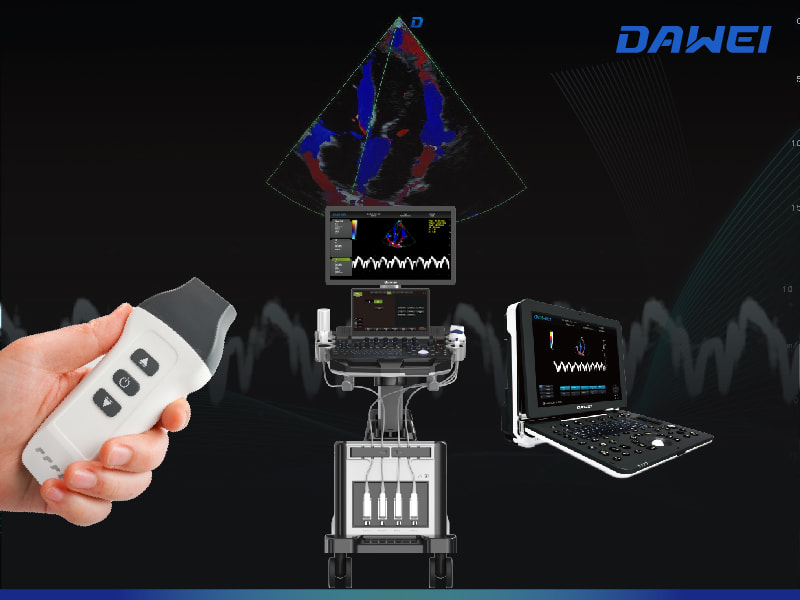

El gran avance en las dimensiones cruciales del diagnóstico del movimiento y el flujo sanguíneo radica en la ingeniosa aplicación del 'efecto Doppler'. Cuando las ondas sonoras encuentran un objeto en movimiento (como las células sanguíneas que fluyen), su frecuencia de eco cambia. Al capturar y analizar este cambio de frecuencia, la máquina de ultrasonido puede calcular la velocidad y la dirección del flujo sanguíneo. Esta tecnología ha traído dos actualizaciones clave:
Doppler espectral: cuantifica con precisión la velocidad del flujo sanguíneo en ubicaciones específicas como formas de onda.
Imágenes Doppler en color: codifica la información del flujo sanguíneo en colores en tiempo real (normalmente rojo para el flujo hacia la sonda, azul para el flujo que se aleja de la sonda) y la superpone en la imagen en escala de grises.
Este avance ha convertido a la máquina de ultrasonido en un poderoso sistema de evaluación, que abre nuevas puertas para un diagnóstico preciso en múltiples campos médicos, incluida la medicina cardiovascular, , la obstetricia y la medicina fetal , y el diagnóstico de tumores.
Con las imágenes en escala de grises de alta definición y la información dinámica del flujo sanguíneo convirtiéndose en estándar, la confianza en la experiencia se ha convertido en un nuevo cuello de botella: desde encontrar secciones estándar hasta medir datos clave e identificar características sutiles, todo depende de la técnica y la experiencia del médico. Todo el proceso es engorroso, requiere mucho tiempo y difícil de estandarizar por completo.
Las tecnologías de inteligencia artificial y automatización han resuelto este problema, permitiendo que las máquinas comiencen a asumir algunas de las tareas de 'observación, medición y pensamiento'.
Mejora de la imagen: los algoritmos pueden optimizar la calidad de la imagen en tiempo real, como suprimir automáticamente el ruido y mejorar los límites del tejido, lo que reduce los estrictos requisitos de las técnicas iniciales de adquisición de imágenes.
Flujo de trabajo automatizado: el sistema puede identificar automáticamente planos anatómicos estándar para un posicionamiento rápido y lograr una medición automática con un solo clic, liberando a los médicos del tedioso registro manual.
Diagnóstico asistido inteligente: basado en modelos de big data, sugiere posibles posibilidades de diagnóstico, actuando como un 'radar de alerta' y una 'segunda opinión' para los médicos.
Este avance ha elevado la base de calidad en los exámenes de atención primaria de salud y, al mismo tiempo, ha mejorado la eficiencia.
Si analizamos la evolución del ultrasonido desde los contornos en blanco y negro hasta los conocimientos inteligentes, su principal fuerza impulsora siempre ha sido el deseo de comprender los misterios de la vida antes, con mayor precisión y seguridad.
La evolución futura de los dispositivos de ultrasonido verá una mayor miniaturización en la forma, e incluso podrían surgir sondas ultraminiaturas al nivel de los biosensores. Estos serán portátiles e implantables, lo que permitirá un seguimiento dinámico a largo plazo de los indicadores corporales. Funcionalmente evolucionarán desde el diagnóstico asistido pasivo hasta la detección activa y la evaluación dinámica. ¿Qué otras mejoras puede lograr la ecografía en el futuro? Es posible que la respuesta ya no se centre en una sola tecnología, sino más bien en un cambio y una actualización de paradigma fundamental.
